TKJC110/660（KCB110C/660-K）型牽引梭車控制操作臺
（本產品執行Q/140000TKD-001-2004標準規定）

1、概述
本隔爆兼本安型牽引梭車控制操作臺（簡稱控制臺），是實現牽引梭車控制、監測等功能的電氣控制箱，具有語言通訊功能、遙控急停功能、采用開關磁阻無極調速,并具有彩色液晶顯示屏實現實時監控。從調速箱送來的220V電源，再分別送給監控中心、本安電源。220V進行分配轉化產生本安DC24V作為泄漏通信系統電源。

1.1 型號的組成及代表意義

1.2使用場合

本電氣控制箱為牽引梭車的隨機防爆箱，適用煤礦井下有瓦斯和煤灰爆炸危險的場合，作牽引梭車的電源分配、整機電氣系統控制、保護之用。

1.3型式：

本電氣控制箱的控制信號，保護信號，均來自隔爆設備。

1.4標志：

礦用隔爆型“ExdibI（150℃）”。

1.5工作條件

a).環境溫度-20℃- +40℃

b).相對溫度不大于95%(+25℃)

c).海拔高度2000m以下,-500m以上

2、結構特征與原理

2.1總體結構及工作原理、工作特性

本操作臺箱體為15mm厚鋼制結構，具有接線腔、隔爆腔、本安腔。工作原理是按鈕信號及遙控急停送入PLC可編程控制器進行程序處理，通過接線腔送出給調速臺控制信號，本安腔基地臺泄漏電纜由接線腔引出，與繼電器連接，進行通訊。

2.2主要部件或功能單元的結構,作用及其工作原理

基地臺是本質安全型箱體,放置于本安腔,有語言通訊功能,可以接收手持臺發射的語言信號（或急停信號）高頻調制信號,進行解調、放大送給喇叭（或驅動繼電器）；同時按下發射鈕時，可以發射基地司機的語言信號的高頻調制信號。

PLC放置于隔爆腔具有輸入、輸出隔離功能，接受本腔按鈕信號及基地臺急停信號經光電隔離進行程序處理，輸出采用繼電器隔離輸出，送給調速箱參與控制。

2.3各單元之間的機電聯系，故障報警系統

各腔之間相互獨立，其間采用過墻電纜，過線組聯系，故障報警通過PLC相通訊的液晶顯示屏很直觀的顯示出來。

3.控制操作臺內電氣設備功能與參數。

3.1控制操作臺內基地臺是牽引梭車通訊和急停時之用。

型號：      KJC-81-2

額定電壓：       DC18V

    額定電流：      0.35A

3.2控制操作臺內基地臺電源，是為基地臺供電。

型號：       KJS-01

開路電壓：       18.3V

短路電流：       0.5A

3.3  電氣控制箱內PLC，控制、監測系統

型號：       FX2N-60MR

輸入電壓：     AC220V，50Hz

輸出繼電器接點容量：     AC 220V，5A

4、尺寸、重量

4.1.外形及安裝尺寸600X500X1100mm(a x b x h)

4.2重量約300kg

5、安裝、調整（或調試）

5.1設備基礎，安裝條件及安裝的技術要求

設備放置于堅硬的地面或焊接底盤固定架，固定于平板車上。

5.2安裝程序、方法及注意事項

安裝時先看說明書，根據圖紙對號接線。

設備必須放置垂直，不能傾斜并良好接地，避免傾倒傷人或損壞其它設備。

5.3調整(調試)程序、方法及注意事項

調試時，先查接線線號是否正確，確認無誤，開始通電，首先觀察液晶屏是否有故障顯示，正常即可操作試驗。

5.4安裝、調整（調試）后的驗收試驗項目，方法判據

安裝、調試后先空載試驗設備的操作是否正確，執行是否正常，通過液晶顯示屏可直接觀察操作和執行信號，然后帶負載試驗設備的運行是否正確。

6、使用操作

6.1使用前的準備和檢查

使用前認真閱讀說明書,觀察設備外殼、供電系統、接地電纜等是否有損壞。

6.2使用中的安全防護說明

在使用中不得在通電情況下打開蓋板，以免發生危險。

6.3啟動及運行過程中的操作程序、方法、注意事項及容易出現的誤操作和防范措施。

1）、合上隔離開關，觀察液晶屏是否有故障，此時顯示故障是正常，說明開關磁阻調速裝置沒送電。

2）、按牽送給開關磁阻調速裝置送電，觀察磁阻顯示屏和液晶屏是否有故障。

3）、方向給定，按上行是遠離操作臺運行，按下行是向操作臺方向運行。

4）、按增速，抱閘打開，同時電機開始增速轉動。

5）、按減速，電機減速轉動。

6）、按牽停，電機停止、抱閘夾緊。

操作時按以上先后程序進行，否則電機不轉。

注意事項

1）、高速運行時不得按牽停，應先減速后停車，否則車體沖擊很大，易出危險，并損傷鋼絲繩。

2）、從液晶顯示屏可觀察到車體的位置，在快到盡頭時，要減速慢行。

3）、在上坡、下坡時，速度不易過快，防止車體掉出軌道。

4）、操作人員必須培訓，設備專人管理，檢修時必須切斷上一級電源。

5）、按扭、旋扭操作不能用鐵器等尖硬物操作，不能用猛勁、狠勁，用力要柔和、適度。

6.4運行中的監測

運行中操作人員可以聽到喇叭里跟車人的匯報或指揮命令，也可以通過話筒詢問情況，或根據液晶屏監視情況進行操作。

7、故障分析與排除

8、保養、維修

8.1 正常運行時，必須保證系統設備的完好性，按說明書的要求程序操作，不得隨意改變設備的位置。

8.2出現故障時，必須按系統要求檢查，判斷故障設備與故障點。故障確定之后，需要有經驗的技術人員處理，不得隨便拆卸，以免故障擴大和生命危險。

8.3故障設備地面檢修時，必須按系統原理圖的要求修理或更換元器件，不得隨意改變元器件參數、型號、規格，更不能用不合格的產品替代。備品、備件需要由制造廠提供。

8.4本設備應在2個月定期檢修一次，也可根據本企業設備檢修規定周期檢修。長期停放時應存放于干燥、通風處妥善保管。

9、運輸貯存

9.1吊裝及運輸中不得傾斜或倒置。

9.2貯存在干燥、通風、防雨、防曬的倉庫。

10、開箱及檢查

開箱后有一個裝箱單、一本說明書、設備一臺，請檢查設備是否完好,如有問題速與制造廠聯系。

山東卓力礦車制造廠是知名礦車及配件生產廠家，嚴格按國家標準生產，供應優質：翻斗式礦車、固定式礦車、曲軌側卸式礦車、梭式礦車、底卸式礦車、礦用平板車、礦用材料車、礦車阻車器及礦車配件-礦車輪對、礦車碰頭、礦車銷子、礦車三環鏈等。礦車型號齊全，價格實在，質量有保障，全國銷量領先！
歡迎來電咨詢，卓力竭誠為您服務！24小時服務熱線：13280082001 曹經理.

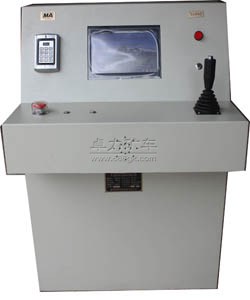

TKJC110/660（KCB110C/660-K）型牽引梭車控制操作臺圖片·實物圖
