6立方底卸式礦車

6立方底卸式礦車|6m3底卸式礦車|底卸式礦車

一、 產品概述

本礦車適用于井下或地面開采的金屬礦山（或礦石性質及開采方式與其相類似的其他礦山）沿地下巷道及地面工作場地運輸礦石或其他物類。本礦車與其它底卸式礦車相比，具有運行平穩，對電機車和牽引車沖擊力小，因此，可延長其使用壽命。該車堅固耐用，維修方便，可雙向卸載，卸載速度高等。

二、 技術特性

1．車箱容積 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 6m3

2．最大載重 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  15000kg

3．牽引高度 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  500mm

4．翼板高度 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  1130mm

5．軌距 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  900mm

6．軸距 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  1700mm

7. 卸載傾角 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄  50°

8．最小轉彎半徑 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 25m

9．車輪直徑 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 500mm

10．外形尺寸（長×寬×高）┄┄┄┄┄┄┄┄ 4395×2050×1850mm

11、自重 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7500kg

三、 結構簡介

底側卸式礦車有以下部件組成：1.車箱、2.車底架、3.輪軸、4.卸載輪、5.支撐彈簧6.緩沖橡膠彈簧與碰頭等組成。

其中車箱與車底架的聯接采用鉸鏈形式，使礦車在過卸載站時能開啟一定的角度以便礦石能順利卸下。

1．車箱

車箱的前、后端板和側板均采用12mm厚的16Mn板焊接而成，在車箱四周外側采用 槽形鋼板加固；翼板分別焊接在左、右側板上，上方用角鋼焊接成口字形，而且角鋼上方 和槽形鋼板相連，以便能使車箱在極端惡劣的工作環境下也不致于損壞。

2．車底架

底板采用25mm厚的鋼板，在底板下面用角鋼和鋼板焊接，使底板足以能經受住裝礦時礦石對底板的沖擊力。

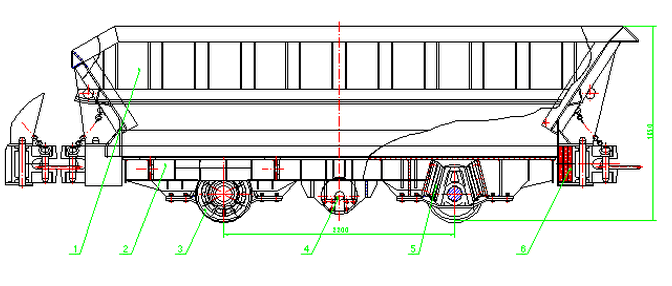

圖一6m3底側卸載式礦車

1.車箱 2.車底架 3.輪軸 4.卸載輪 5.支撐彈簧6.緩沖橡膠彈簧與碰頭

3．輪軸

輪軸由車軸、車輪和橡膠彈簧座組成。車輪采用ZG340-640鑄鋼，橡膠彈簧座采用ZG340-640鑄鋼，橡膠彈簧座的左、右兩側作為彈簧的支承面，本礦車采用橡膠彈簧。礦車過彎道時車輛由于擠壓橡膠彈簧，而能使其產生部分橫動，過卸載站后能便于與導框之間的對中復位。

4．卸載輪  礦車卸礦時用，當礦車過卸載站時，卸載輪便開始工作，它沿曲軌滾動從而使礦車底板打開，卸完礦石后再使底板閉合，重新回復到裝礦狀態。

5．緩沖橡膠彈簧與碰頭  緩沖與碰頭安裝在礦車兩頭，主要由緩沖橡膠彈簧、碰頭、插銷和單環鏈組成。它能使礦車之間緩和并削減沖擊力，延長車輛使用壽命。

6．支撐彈簧  本礦車采用橡膠彈簧作為減振裝置，擴大橡膠彈簧安裝時的傾角，使之能承受更大的沖擊載荷。  車架底板下面與橡膠彈簧座頂部的距離空載為70mm，在機車運行中這一距離將會(huì )逐步減小，但當此距離減小到55mm后，則應加調整片以抬高車架，加調整墊后如短期內出現間隙小于20mm則表明橡膠彈簧已失效，應更換新的橡膠彈簧，總的原則是不允許車架在運行過程中，剛性地沖擊輪軸。

四、底側卸式礦車的使用規則

礦車要能夠完善地無故障地工作，必須很好在保養和遵守使用規則。

1．其礦車所受的負荷不準超過規定的數值。

2．緩沖和聯接裝置發生故障禁止工作。

3．橡膠彈簧損壞，車架在震動時剛性地沖撞輪軸，禁止使用以免損壞車軸。

4．車輪磨耗量大于8mm時應進行車削修正,修正最小尺寸為φ480。

5．鉸鏈處損壞（如開裂等）禁止使用。

五、礦車的維修與保養

為了使礦車能夠正常運行，應該建立檢查維修制度，礦車的檢查和維修分如下幾個方面。

1．經常檢查┄┄┄┄┄┄┄┄┄┄┄每天進行

2．修理性的檢查┄┄┄┄┄┄┄┄┄每月一次

3．經常維修┄┄┄┄┄┄┄┄┄┄┄每月一次

此外，礦車還經常檢查：

1．檢查緊固件上的螺栓是否松動

2．檢查橡膠彈簧的損壞情況

3．檢查鉸鏈的狀況是否損壞

4．檢查卸載輪的狀況是否正常  除對上面提到的一些項目外，還須經常對其他一些部件進行檢查，以免影響礦山的安全生產。

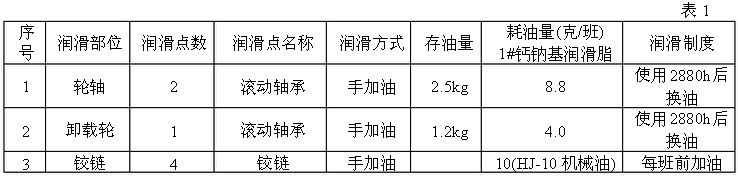

六、潤滑（表1）

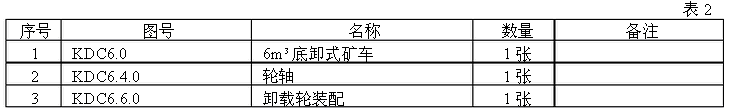

七、隨機圖樣（表2）

山東卓力礦車制造廠是知名礦車及配件生產廠家，嚴格按國家標準生產，供應優質：翻斗式礦車、固定式礦車、曲軌側卸式礦車、梭式礦車、底卸式礦車、礦用平板車、礦用材料車、礦車阻車器及礦車配件-礦車輪對、礦車碰頭、礦車銷子、礦車三環鏈等。礦車型號齊全，價格實在，質量有保障，全國銷量領先！
歡迎來電咨詢，卓力竭誠為您服務！24小時服務熱線：13280082001 曹經理.

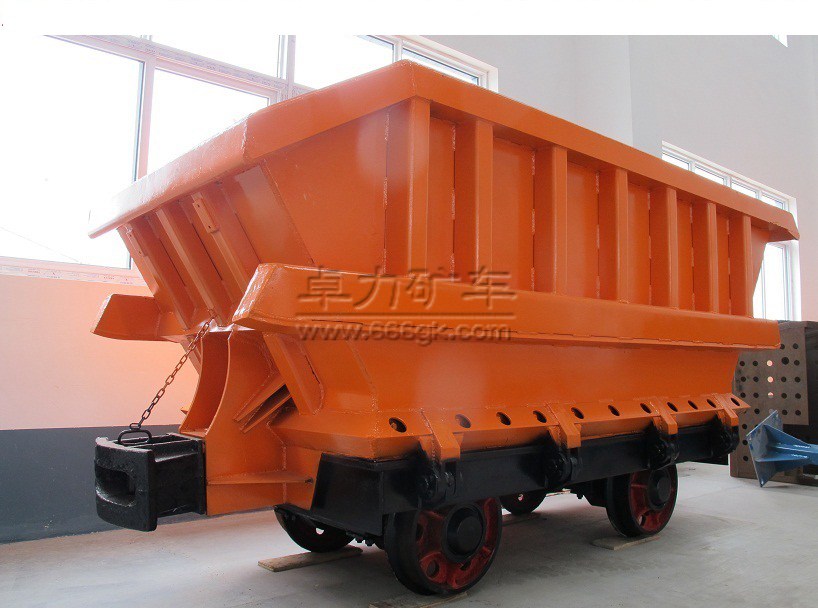

6立方底卸式礦車圖片·實物圖
