YCC2-7單側曲軌側卸式礦車

YCC2-7單側曲軌側卸式礦車|曲軌側卸式礦車YCC2-7

曲軌側卸式礦車

曲軌側卸式礦車是一種高效、自卸載的運轉設備，本身無能力，需與牽引機車配套使用的礦山裝卸設備。車廂的一側或兩側可以打開，借助裝在卸礦點上的卸礦曲軌使礦車傾斜，拉桿打開側門卸礦的。

用途：

主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水下涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、高效率出碴運輸設備。

結構組成：

曲軌側卸式礦車是由車輪組、車架、銷軸、車廂、卸載曲軌、翻卸輪、銷軸、門鉤、車廂門、支撐鐵拉桿等部件組成。

工作原理：

曲軌側卸式礦車由牽引車、絞車帶動，可與鑿巖鉆、立爪裝巖機和礦石溜開閘門放料系統配套結合裝料，礦石塊度不超過500毫米，根據礦車的負載容積，裝料后經牽引動力引至（運行速度不超過1m/秒）專用曲軌卸料機構。當車箱翻至水平成最大卸料角度時，車門也開到最大程序。這時礦車卸料以全部完成。返回時，礦車通過曲軌門又自動關閉到位。

優點：

曲軌自卸式礦車的優點是比翻斗式礦車和固定式礦車容積更大，自動平穩卸載，由于這種卸載方式自身的特點，曲軌卸載空間小，一般只要5.2米長，卸載傾角仍可達到55度，有效的節省了井巷的開拓空間和縮小了硐室尺寸。卸載距離短，煤倉和車場的掘進體積只有其它礦車的三分之一；由于卸載曲軌是對稱的，可實現側卸式礦車的雙向進行卸載。

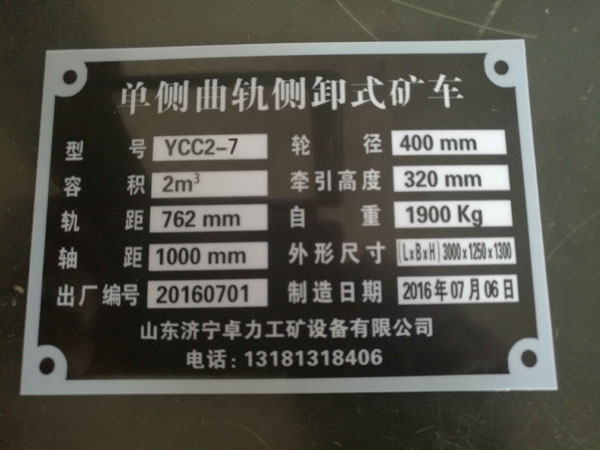

技術參數表：

型號：YCC2-7 輪徑 400mm

容積 2m3 牽引高度320mm

軌距 762mm 自重 1900kg

軸距 1000mm 外形尺寸 3000*1250*1300

山東卓力礦車制造廠是知名礦車及配件生產廠家，嚴格按國家標準生產，供應優質：翻斗式礦車、固定式礦車、曲軌側卸式礦車、梭式礦車、底卸式礦車、礦用平板車、礦用材料車、礦車阻車器及礦車配件-礦車輪對、礦車碰頭、礦車銷子、礦車三環鏈等。礦車型號齊全，價格實在，質量有保障，全國銷量領先！
歡迎來電咨詢，卓力竭誠為您服務！24小時服務熱線：13280082001 曹經理.

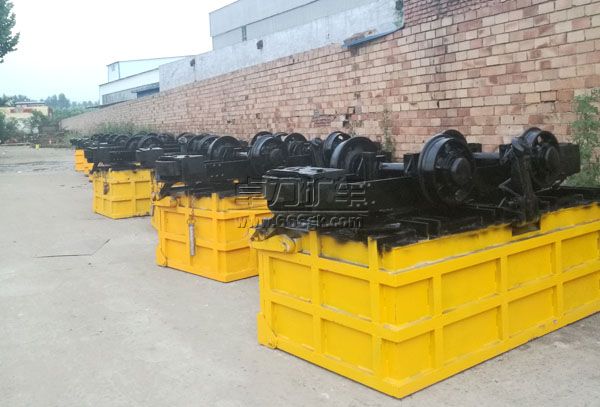

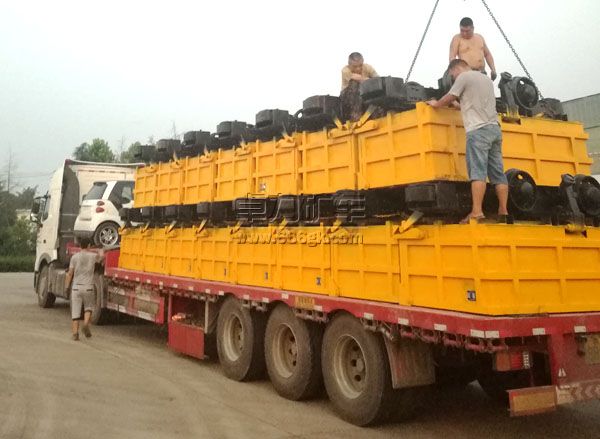

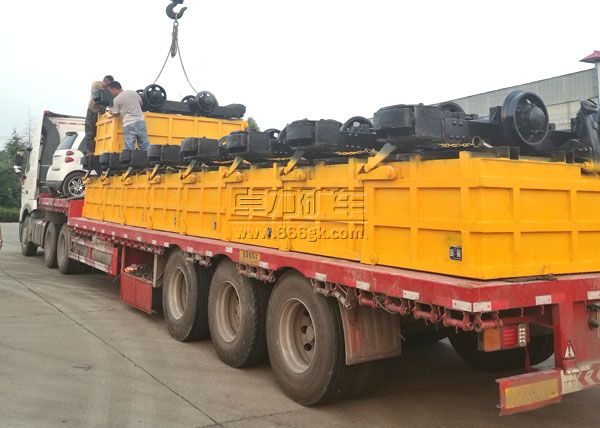

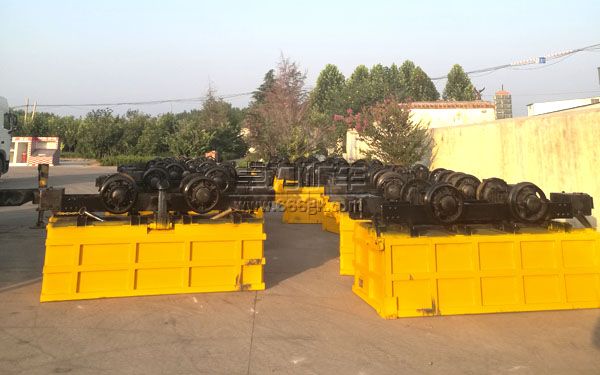

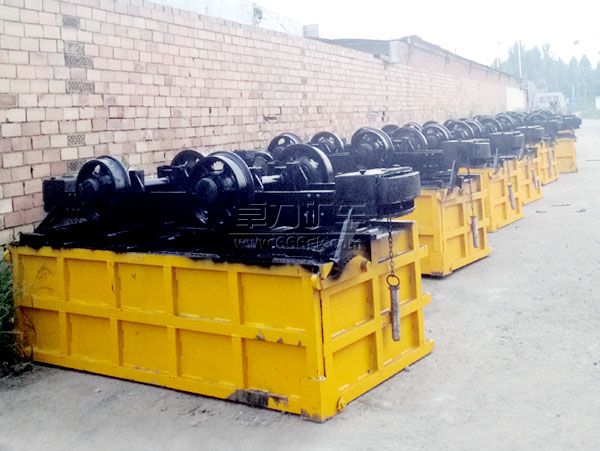

YCC2-7單側曲軌側卸式礦車圖片·實物圖

因產品生產批次、具體型號不同，圖片僅供參考，詳情可在線咨詢。
